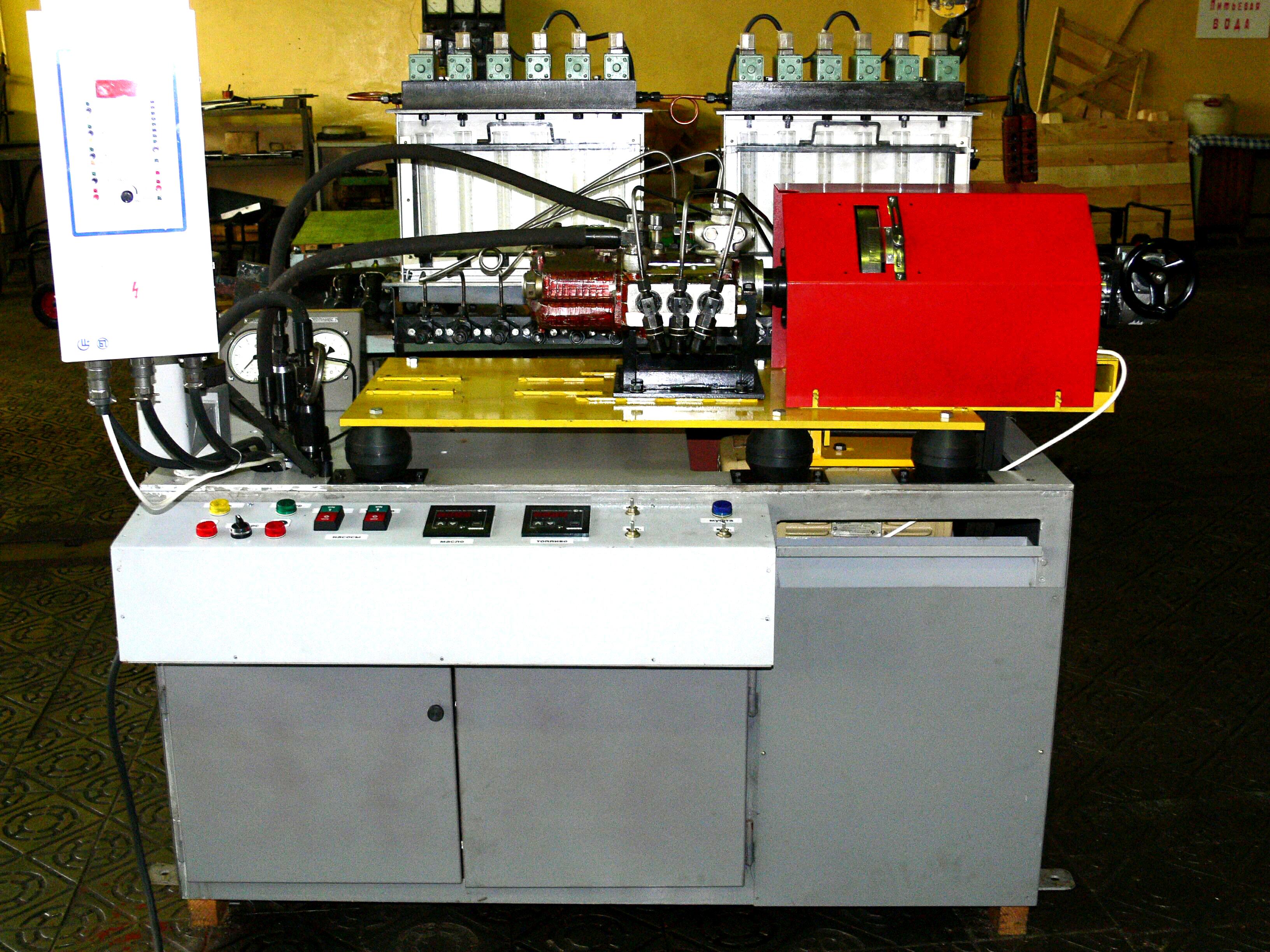

Cтенд СТН-1М

Стенд предназначен для проверки технического состояния и регулировки топливных насосов высокого давления двигателей КамАЗ-740, ЯМЗ-238, УТД-20, УТД-29, В-2, В-6, В-46 путем воспроизведения частоты вращения приводного вала, определения общей неравномерности подачи топлива и углов начала нагнетания топлива.

Стенд представляет собой агрегат, включающий в себя привод ТНВД с регулировкой частоты вращения, устройства для замера цикловой подачи топлива, системы снабжения проверяемого ТНВД топливом и маслом, систему термостабилизации топлива, органы управления и контроля.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Количество одновременно испытываемых секций ТНВД
 12
 Частота вращения вала привода ТНВД, мин-1
 от 250 до 1400
 Отсчет числа циклов подачи топлива секциями ТНВД
 от 0 до 1000
 Направление вращения вала привода ТНВД р
 реверсивное
 Давление масла, подаваемого для смазки ТНВД МПа
 0,05-1,0
 Давление топлива подаваемого в ТНВД, МПа
 0-0,25
 Значение температуры топлива, поддерживаемые блоком термостабилизации, оС
 0+5; 50+5; 70+5
 Напряжение питания, В, при 50 Гц
 380
 Общая установленнная мощность стенда, кВт, не более
12
 Установленная мощность привода вала ТНВД, кВт, не более
 5,5
 Вместимость топливного бака, л, не менее
 40
 Вместимость масляного бака, л, не менее
 18
 Габаритные размеры стенда, мм, не более
 1650х1010х1450
 Масса стенда, без комплектов сменных частей и ЗИП, кг, не более
 650
